传感器

• Sony IMX265 Gen2

Mono/Color

• 颜色

传感器类型

• 1/1.8" CMOS

快门类型

• 全局快门

分辨率

• 2048 × 1536 px

像元尺寸

• 3.45 × 3.45 µm

曝光时间

• 0,001 … 60000 ms

图像格式，最高接口帧率

• 全帧，2048 × 1536 px，最高39 fps
• 像素合并 2×2，1024 × 768 px，最高56 fps
• 像素合并 2×1，1024 × 1536 px，最高56 fps
• 像素合并 1×2，2048 × 768 px，最高56 fps

图像格式，最高采集帧率（Burst模式）

• 全帧，2048 × 1536 px，最高56 fps

像素格式

• BayerRG8
• BayerRG10
• BayerRG12
• BayerRG12 Packed
• Mono8
• Mono10
• Mono12
• Mono12 Packed
• RGB8
• BGR8

模拟量控制

• 增益 (0…48 dB)
• 偏移 (0…255 LSB 12位)

彩色型号

• 黑白
• Raw Bayer
• RGB

Basic Functions

• 曝光
• 增益 / 色彩增益
• 触发 / 曝光激活 (频闪)
• 像素合并 2×2
• 感兴趣区域
• 偏移
• 自由运行模式 (实时图像)

Auto Functions

• -

Image Pre-processing

• 图像翻转 (X/Y)
• 颜色处理（RGB、BGR、黑白）
• 色彩增强 (采用经优化的ColorTransformationMatrix)
• LUT / Gamma

Acquisition / Interface

• Burst模式
• 帧率可调
• 启用短曝光时间
• 设备链路吞吐量限制
• 内部图像缓存

同步

• 自由运行
• 触发

触发电平

• 硬件
• 软件
• 动作指令

触发延迟

• 0…2秒，跟踪缓冲多达256个触发信号

Process Synchronization

• 事件计数
• 计时器
• 触发延迟
• 去抖
• 计数器
• 定序器
• 通过动作指令 (GigE) 触发
• 动作指令请求ID
• 触发ID在块数据内
• 额外的输出模式 (触发就绪)
• 所传输图像中的块数据
• 通过计数器终端触发源支持编码器

Time synchronization IEEE 1588

• IEEE 1588 / 主从功能
• IEEE 1588 / 预定的动作指令
• IEEE 1588 / 同步采集帧率

Additional Functions

• 用户设置
• 集成温度传感器
• 其他可读取信息 (如传感器基本信息)

Calibration data

• Integrated color correction matrix (3000 K, 5000 K, 6500 K, 9500 K, and user defined)
• Customer data storage (128 bytes user defined)

内部图像缓存

• 72 MB
• 8 图像 (触发模式)
• 1 图像 (自由运行模式)

数据接口

• 千兆网接口，传输速率1000 Mbit/s；快速以太网接口，传输速率100 Mbit/s；连接器：8P8C模块化插孔 (RJ45)，螺丝锁紧

过程接口

• M8 / 8针 (SACC-DSI-M8MS-8CON-M8-L180)

电源

• 通过M8/8针接口或以太网供电 (PoE)

镜头接口

• C-Mount

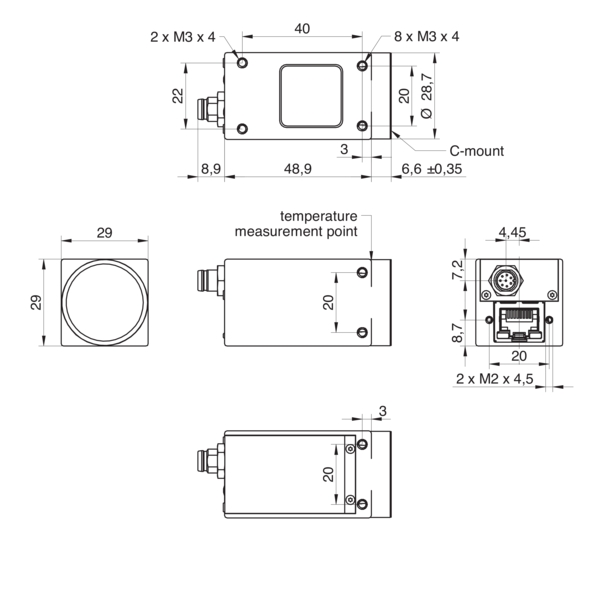

宽度

• 29 mm

高度

• 29 mm

深度

• 49 mm

重量

• ≤ 120 g

材质

• 压铸锌，烤漆 (在2020年2月前为镀镍铬)，IP 40

电源电压范围 +Vs

• 12 … 24 VDC (外部电源)
• 36 … 57 VDC (PoE)

功耗

• 约2.6 W (12 VDC 和 39 fps)
• 约3.1 W (48 VDC (PoE) 和 39 fps)

闪存容量

• 128 kB

工作温度

• 0…+65 ° (测量点)

储存温度

• -20…+70 °C

湿度

• 10…90% (不结露)

防护等级

• IP 40 (已安装镜头和电缆)

线路

• 1个输入线路
• 1个输出线路
• 2个通用线路

认证标准

• CE
• RoHS
