BAUMER 堡盟 VLXT-28M.I 工业相机
传感器基本信息
- 传感器
-
- Sony IMX421 Gen3
- Mono/Color
-
- 黑白
- 传感器类型
-
- 2/3" CMOS
- 快门类型
-
- 全局快门
- 分辨率
-
- 1920 × 1464 px
- 像元尺寸
-
- 4.5 × 4.5 µm
- 曝光时间
-
- 0,001 … 60000 ms
- Dark noise
-
- 5,64 e-
- Saturation capacity
-
- 25197 e-
- Dynamic range
-
- 71,8 dB
- Signal-to-noise ratio
-
- 44 dB
- Quantum efficiency
-
- 74,2 % @ 536 nm
采集格式
- 图像格式，最高接口帧率
-
- 全帧，1920 × 1464 px，最高411 fps
- 像素合并 2×2，960 × 732 px，最高791 fps
- 像素合并 2×1，960 × 1464 px，最高412 fps
- 像素合并 1×2，1920 × 732 px，最高412 fps
- 图像格式，最高采集帧率（Burst模式）
-
- 全帧，1920 × 1464 px，最高415 fps
- 像素格式
-
- Mono8
- Mono10
- Mono12
- Mono12 Packed
图像预处理
- 模拟量控制
-
- 增益 (0…48 dB)
- 偏移 (0…255 LSB 12位)
- 彩色型号
-
- 黑白
相机功能
- Basic Functions
-
- 曝光
- 增益 / 色彩增益
- 触发 / 曝光激活 (频闪)
- 像素合并 2×2
- 感兴趣区域
- 偏移
- 自由运行模式 (实时图像)
- 多感兴趣区域（Multi ROI）
- Auto Functions
-
- 自动曝光
- 自动增益
- Image Pre-processing
-
- 图像翻转 (X/Y)
- LUT / Gamma
- 阴影校正
- 高动态范围（HDR）
- 边缘锐化
- 降噪
- Acquisition / Interface
-
- Burst模式
- 帧率可调
- 启用短曝光时间
- 设备链路吞吐量限制
- 内部图像缓存
- 同步
-
- 自由运行
- 触发
- 触发电平
-
- 硬件
- 软件
- 动作指令
- 触发延迟
-
- 0…2秒，跟踪缓冲多达256个触发信号
- Process Synchronization
-
- 事件计数
- 计时器
- 触发延迟
- 去抖
- 计数器
- 定序器
- 通过动作指令 (GigE) 触发
- 动作指令请求ID
- 触发ID在块数据内
- 额外的输出模式 (触发就绪)
- PWM (PWM周期 / PWM占空比)
- 可选择的输出格式 (如三态和推挽式)
- 所传输图像中的块数据
- 通过计数器终端触发源支持编码器
- 4路电源输出，最大功率120 W（最高48 V / 2.5 A）
- Time synchronization IEEE 1588
-
- IEEE 1588 / 主从功能
- IEEE 1588 / 预定的动作指令
- IEEE 1588 / 同步采集帧率
- Additional Functions
-
- 用户设置
- 集成温度传感器
- 其他可读取信息 (如传感器基本信息)
- 保存自定义数据
- Lens control
-
- Corning液体镜头
- 定序器
-
- 使用不同参数集自动控制系列图像
- 定序器参数
-
- 曝光时间
- 增益系数
- 输出
- ROI横向偏移
- ROI纵向偏移
- 内部图像缓存
-
- 1024 MB
- 78 图像 (触发模式)
- 1 图像 (自由运行模式)
接口和接头
- 数据接口
-
- 万兆网接口，传输速率10000 Mbit/s；千兆网接口，传输速率1000 Mbit/s；快速以太网接口，传输速率100 Mbit/s；连接器：M12/8针，X类编码（SACC-CI-M12FS-8CON-L180-10G）
- 过程接口
-
- M12 / 12针，A类编码 (SACC-CI-M12MS-12CON-L180)
- 电源
-
- 通过M12/12针接口 (A类编码)

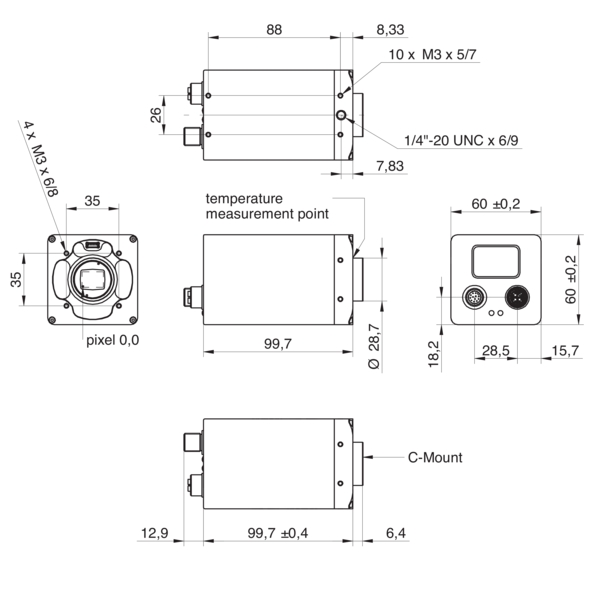

机械参数
- 镜头接口
-
- C-Mount
- 宽度
-
- 60 mm
- 高度
-
- 60 mm
- 深度
-
- 99,7 mm
- 重量
-
- ≤ 485 g
- 材质
-
- 铝
电气参数
- 电源电压范围 +Vs
-
- 19,2 … 28,8 VDC (外部电源)
- 功耗
-
- 约11.4 W (24 VDC 和 411 fps)
非易失性存储器
- 闪存容量
-
- 128 kB
环境条件
- 工作温度
-
- 0…+60 ° (测量点)
- 湿度
-
- 10…90% (不结露)
- 防护等级
-
- IP 40
- IP 54 (已安装保护套管和电缆)
- IP 65 (已安装保护套管和电缆)
- IP 67 (已安装保护套管和电缆)
数字量输入/输出
- 线路
-
- 2个输入线路
- 4路带脉宽调制功能的电源输出，最高48 V / 2.5 A
- RS232
