BAUMER 堡盟 VAX-50C.I.NVX 工业相机
处理器数据
- Processor configuration
-
- NVIDIA Jetson Xavier NX
- GPU data
-
- 384 Core Volta GPU
- CPU data
-
- 6-Core Carmel ARM
- AI data
-
- 2 x NVDLA Engines
- Memory RAM
-
- 8 GB LPDDR4x
- Memory Flash
-
- 16 GB eMMC 5.1
传感器基本信息
- 传感器
-
- Sony IMX250 Gen2
- Mono/Color
-
- 颜色
- 传感器类型
-
- 2/3" CMOS
- 快门类型
-
- 全局快门
- 分辨率
-
- 2448 × 2048 px
- 像元尺寸
-
- 3.45 × 3.45 µm
- 曝光时间
-
- 0,001 … 60000 ms
- Dark noise
-
- 2,08 e-
- Saturation capacity
-
- 9360 e-
- Dynamic range
-
- 70,6 dB
- Signal-to-noise ratio
-
- 39,7 dB
- Quantum efficiency
-
- 45,9 % @ 465 nm
- 58,2 % @ 535 nm
- 53,8 % @ 630 nm
采集格式
- 图像格式，最高接口帧率
-
- 全帧，2448 × 2048 px，最高73 fps
- 像素合并 2×2，1224 × 1024 px，最高76 fps
- 像素合并 2×1，1224 × 2048 px，最高76 fps
- 像素合并 1×2，2448 × 1024 px，最高76 fps
- 图像格式，最高采集帧率（Burst模式）
-
- 全帧，2448 × 2048 px，最高77 fps
- 像素格式
-
- BayerRG8
- BayerRG10
- BayerRG12
- BayerRG12 Packed
- Mono8
- Mono10
- Mono12
- Mono12 Packed
- RGB8
- BGR8
图像预处理
- 模拟量控制
-
- 增益 (0…48 dB)
- 偏移 (0…255 LSB 12位)
- 彩色型号
-
- 黑白
- Raw Bayer
- RGB
- BGR
- 颜色处理
-
- 集成颜色处理器，用于高质量颜色计算
相机功能
- Auto Functions
-
- 自动曝光
- 自动增益
- 自动白平衡
- 自动颜色转换
- Image Pre-processing
-
- 图像翻转 (X/Y)
- 颜色处理（RGB、BGR、黑白）
- 色彩增强 (采用经优化的ColorTransformationMatrix)
- LUT / Gamma
- Acquisition / Interface
-
- Burst模式
- 帧率可调
- 启用短曝光时间
- 设备链路吞吐量限制
- 内部图像缓存
- 同步
-
- 自由运行
- 触发
- 触发电平
-
- 硬件
- 软件
- 动作指令
- 触发延迟
-
- 0…2秒，跟踪缓冲多达256个触发信号
- Process Synchronization
-
- 事件计数
- 计时器
- 触发延迟
- 去抖
- 计数器
- 定序器
- 通过动作指令 (GigE) 触发
- 额外的输出模式 (触发就绪)
- PWM (PWM周期 / PWM占空比)
- 4路电源输出，最大功率120 W（最高48 V / 2.5 A）
- 可选择的输出格式 (如三态和推挽式)
- 所传输图像中的块数据
- 通过计数器终端触发源支持编码器
- Additional Functions
-
- 用户设置
- 集成温度传感器
- 其他可读取信息 (如传感器基本信息)
- 保存自定义数据
- 内部图像缓存
-
- 445 MB
- 31 图像 (触发模式)
- 1 图像 (自由运行模式)
接口和接头
- 数据接口
-
- GigE
- USB 3.0
- RS232
- 过程接口
-
- M12 / 12针，A类编码 (SACC-CI-M12MS-12CON-L180)
- 电源
-
- 通过M12/12针接口 (A类编码)

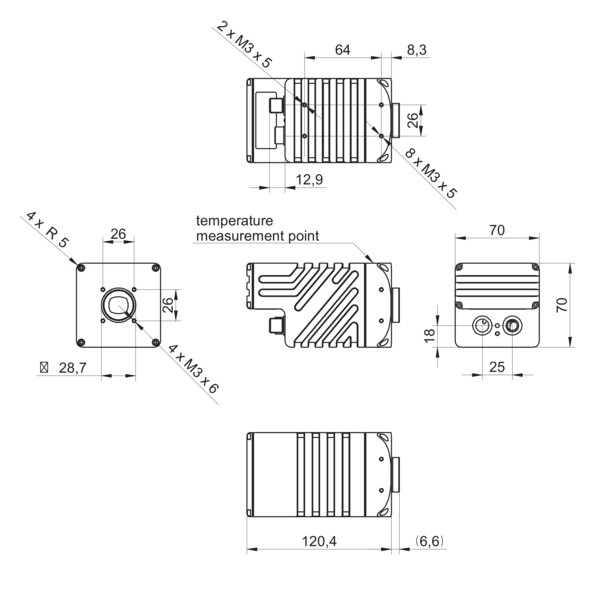

机械参数
- 镜头接口
-
- C-Mount
- 宽度
-
- 70 mm
- 高度
-
- 70 mm
- 深度
-
- 120 mm
- 重量
-
- ≤ 650 g
- 材质
-
- 硬质阳极氧化铝
电气参数
- 功耗
-
- Approx. 17.9 W @ 73 fps
环境条件
- 工作温度
-
- 0…+60 ° (测量点)
- 湿度
-
- 10…90% (不结露)
- 防护等级
-
- IP 65 (已安装保护套管和电缆)
- IP 67 (已安装保护套管和电缆)
数字量输入/输出
- 线路
-
- 1个输入线路
- 4路带脉宽调制功能的电源输出，最高48 V / 2.5 A
- 输出线路信号源
-
- 关
- 曝光激活
- Timer1
- 正在读出
- User0
- User1
- User2
- TriggerReady
