传感器

• ON Semiconductor PYTHON2000

Mono/Color

• 黑白

传感器类型

• 2/3" CMOS

快门类型

• 全局快门

分辨率

• 1920 × 1200 px

像元尺寸

• 4.8 × 4.8 µm

曝光时间

• 0,02 … 1000 ms

Dark noise

• 10,93 e-

Saturation capacity

• 9207 e-

Dynamic range

• 57,9 dB

Signal-to-noise ratio

• 39,6 dB

Quantum efficiency

• 57,2 % @ 536 nm

图像格式，最高接口帧率

• 全帧，1920 × 1200 px，最高53 fps
• 像素合并 2×2，960 × 600 px，最高59 fps
• 像素合并 2×1，960 × 1200 px，最高59 fps
• 像素合并 1×2，1920 × 600 px，最高59 fps

图像格式，最高采集帧率（Burst模式）

• 全帧，1920 × 1200 px，最高59 fps

像素格式

• Mono8
• Mono10

模拟量控制

• 增益 (0…12 dB)
• 偏移 (0…63 LSB 10位)

彩色型号

• 黑白

Basic Functions

• 曝光
• Gain
• 触发 / 曝光激活 (频闪)
• 像素合并 2×2
• 感兴趣区域
• 偏移
• 自由运行模式 (实时图像)

Auto Functions

• 自动曝光
• 自动增益

Image Pre-processing

• 图像翻转 (X/Y)
• LUT / Gamma

Acquisition / Interface

• Burst模式
• 帧率可调
• 设备链路吞吐量限制
• 内部图像缓存

同步

• 自由运行
• 触发

触发电平

• 硬件
• 软件
• 动作指令

触发延迟

• 0…2秒，跟踪缓冲多达256个触发信号

Process Synchronization

• 事件计数
• 计时器
• 触发延迟
• 去抖
• 计数器
• 定序器
• 通过动作指令 (GigE) 触发
• 额外的输出模式 (触发就绪)
• 所传输图像中的块数据
• 通过计数器终端触发源支持编码器

Additional Functions

• 用户设置
• 集成温度传感器
• 其他可读取信息 (如传感器基本信息)

Calibration data

• Camera calibration data (user defined storage for intrinsic / extrinsic camera parameters, and geometry distortion values)
• Customer data storage (128 bytes user defined)

内部图像缓存

• 53 MB
• 8 图像 (触发模式)
• 1 图像 (自由运行模式)

数据接口

• 千兆网接口，传输速率1000 Mbit/s；快速以太网接口，传输速率100 Mbit/s；连接器：8P8C模块化插孔 (RJ45)，螺丝锁紧

过程接口

• M8 / 8针 (SACC-DSI-M8MS-8CON-M8-L180)

电源

• 通过M8/8针接口或以太网供电 (PoE)

镜头接口

• C-Mount

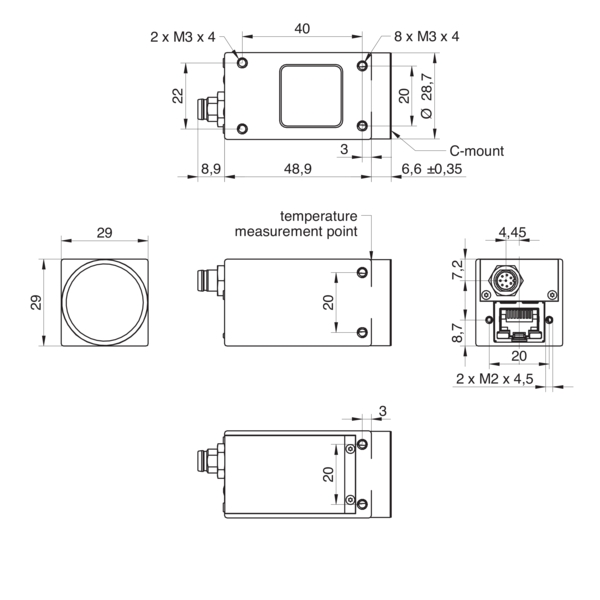

宽度

• 29 mm

高度

• 29 mm

深度

• 49 mm

重量

• ≤ 120 g

材质

• 压铸锌，烤漆

电源电压范围 +Vs

• 12 … 24 VDC (外部电源)
• 36 … 57 VDC (PoE)

功耗

• 约3.3 W (12 VDC 和 53 fps)
• 约4.0 W (48 VDC (PoE) 和 53 fps)

闪存容量

• 128 kB

工作温度

• 0…+65 ° (测量点)

储存温度

• -20…+70 °C

湿度

• 10…90% (不结露)

防护等级

• IP 40 (已安装镜头和电缆)

线路

• 1个输入线路
• 1个输出线路
• 2个通用线路
