HIKROBOT海康机器人 HIK-CJML-0221 采集卡
功能特性
-
支持Camera Link协议，理论最高速率可到6.8 Gbps
-
支持PoCL，单通道最高可提供4 W
-
丰富的I/O接口，现场信号灵活联动
-
提供SDK，支持GenTL协议，便于二次开发
-
遵循GenIcam标准
| 型号 | 型号 | HIK-CJML-0221 |
| 名称 | 2 通道 Camera Link 采集卡 | |
| 性能 | 传输模式 | Base ，Medium ，Full ，80-bit |
| 像素时钟 | 20 ~ 85 MHz | |
| 内存 | 板载内存 | 1 GB DDR3-RAM |
| 主机接口 | 总线接口 | PCI-E gen2 × 4 |
| 总线接口性能 | 1720 MB/s(峰值传输带宽),1600 MB/s(持续传送带宽) | |
| 总线指示灯 | 1个 | |
| 相机接口 | 标准 | Camera Link 2.1 |
| 接头 | 2 × SDR | |
| 功率输出 | PoCL,单通道最高可提供4 W@12VDC | |
| 支持相机类型 | Camera Link接口工业相机 | |
| 支持相机数量 | 最多2个 | |
| 相机接口速率 | 6.8 Gbps | |
| 流通道 | 2个 | |
| 通道指示灯 | 2个 | |
| 处理功能 | 像素格式 | Mono 8/10/12/16 Bayer 8/10/12/16 RGB 8,BGR 8 |
| 通用I/O | I/O类型 | 11路可配置输入/输出,兼容单端/差分,支持多卡级联 挡板I/O:Line 0~6 支持3.3 ~ 24 V输入输出 排针I/O:Line 7~10支持3.3 ~ 12 V输入,3.3 V输出 |
| 连接器 | DB15公头,9 pin排针(2.54 mm间距,2 x 5,10 pin盲孔) | |
| 电气特性 | 典型功耗 | 7 W(不含PoCL) |

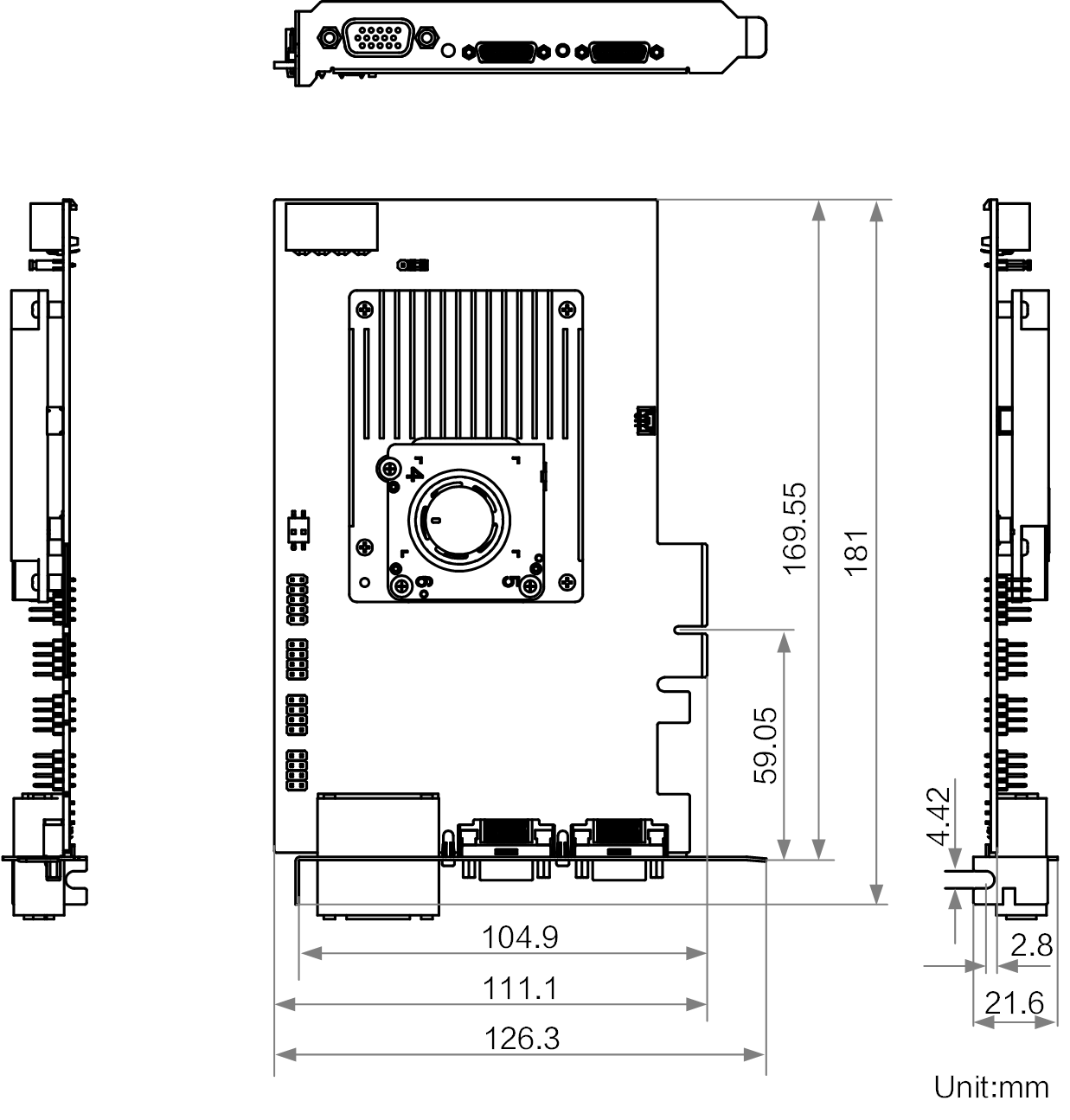

| 结构 | 外形尺寸 | 181 mm × 126.3 mm × 21.6 mm |
| 温度 | 工作温度0 ~ 60°C,储藏温度-20 ~ 70°C | |
| 湿度 | 10% ~ 95%RH无冷凝 | |
| 一般规范 | 软件 | MVS |
| 操作系统 | Win7/10/11,Linux支持Ubuntu16.04-22.04 | |
| 认证 | CE,UL,RoHS |
