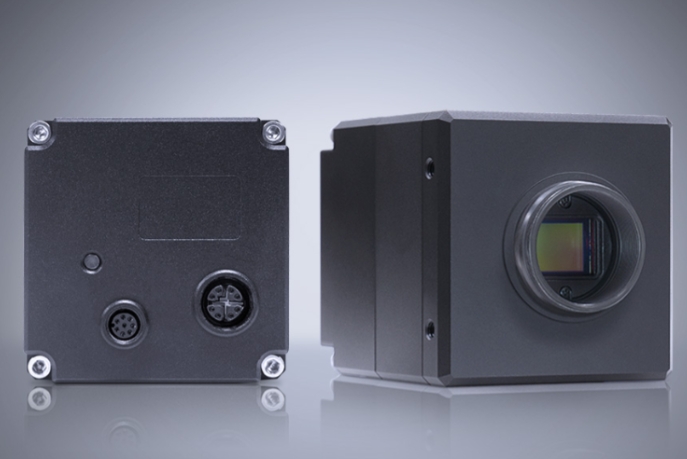

LUCID ATP120S 工业相机

传感器特性
名称	Sony IMX253 CMOS
快门	Global
靶面尺寸	17.6mm (Type 1.1″)
分辨率	4096 x 3000 px, 12.3 MP
像元尺寸	3.45 µm (H) x 3.45 µm (V)
帧率*	42.5 FPS @ 12.3 MP (8 Bit ADC mode) 34.5 FPS @ 12.3 MP (10 Bit ADC mode) 29.1 FPS @ 12.3 MP (12 Bit ADC mode)

物理特性
尺寸	60 x 60 x 65 mm
镜头接口	C-Mount
重量	340 g

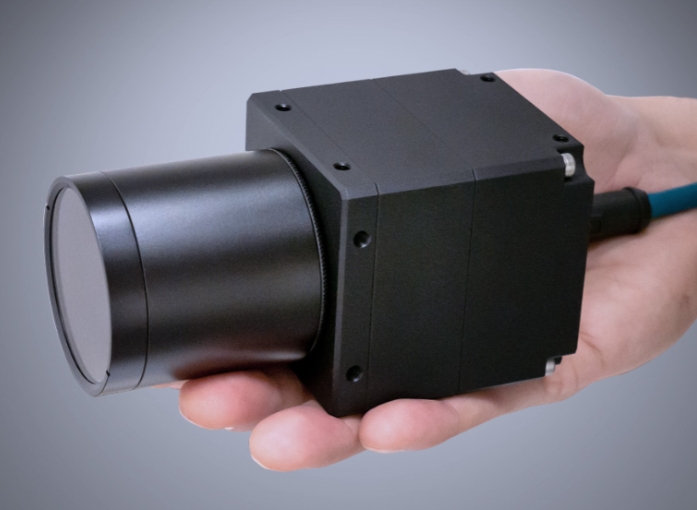

Ingress Protection	IP67 (For IP67 protection Atlas must be used with IP67 lens tube and cables)

接口和电源信息
数据接口	5GBASE-T (5GigE), 2.5GBASE-T, 1000BASE-T, 100BASE-TX M12, PoE
数字I/O	8 pin M8 connector
路光耦隔离I/O	1 input (2.5V-24V and 10.5V-24V), 1 output
路双向可配置非隔离I/O	2 bi-directional
功率要求	PoE (IEEE 802.3af), or 12-24 VDC external
功耗	8W via PoE, 7W when powered externally

*最大帧率基于10%的 “设备链路吞吐量储备”，用于重新发送数据包。括号（）中的FPS是基于0%的 “设备链路吞吐量储备”。LUCID建议为数据流可靠性保留10%。

成像特性
缓存容量	380 MB
Image Processing	Gain, gamma, black level, white balance, LUT, CCM, pixel correction, hue, saturation, color space conversion
数据格式	Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
Image Modes	Horizontal and vertical binning, decimation, ROI, horizontal and vertical flip
ADC	8, 10, 12 bit
增益范围	0 dB to 48 dB analog and digital
转换增益	Normal and High Mode (High: 2.3x in analog domain)
曝光时间范围	25.4 μs to 10 s (Normal) / 1 μs to 16 μs (Short Mode)

相机功能
User Sets	1 default and 2 custom user set
File System Size	16 MB
Chunk Data	Timestamp, frame counter, offset X/Y, width/height, exposure time, gain, black level, line status, sequencer set
Event Data	Exposure start/end
Counter & Timer	2 counters and 2 timers
Sequencer	Exposure time, gain
Synchronization	Software trigger, hardware trigger, PTP (IEEE 1588)

标准和认证
兼容	GigE Vision v2.0
认证	CE, FCC, RoHS, REACH, WEEE
存储温度	-30 to 60°C
工作温度	-20 to 55°C
湿度	Operating: 20% ~ 80%, relative, non-condensing
冲击和振动标准	DIN EN 60068-2-27, DIN EN 60068-2-64
工业EMC抗扰度	DIN EN 61000-6-2
保修	3 year
