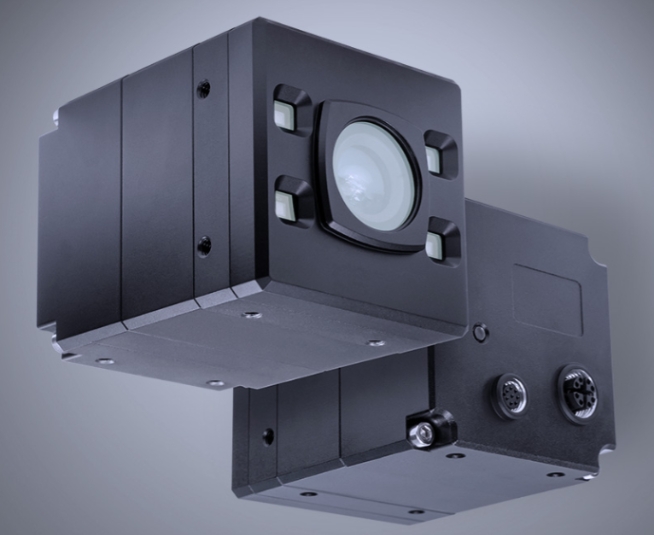

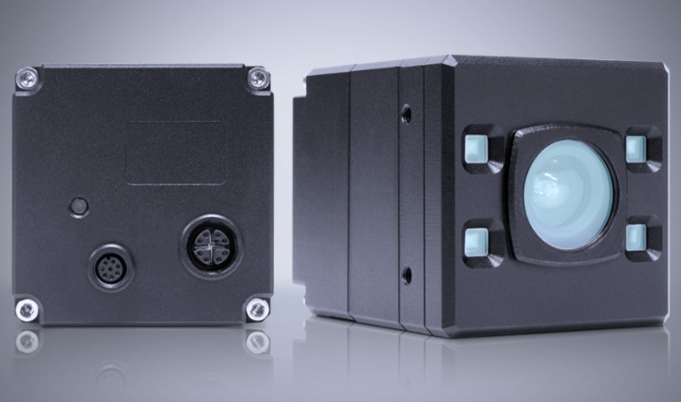

LUCID Helios2+ 工业相机

接口和电源信息
数字信号接口	1000BASE-T GigE, M12 X-coded, PoE
GPIO接口	8 pin M8 connector
光电隔离 I/O 接口 Ports	1 个输入，1个输出
非隔离 I/O接口	2个双向
电源要求	PoE (IEEE 802.3at) or 18-24 V through GPIO
功耗	12-24Vdc, Pavg <12W, <30W peak power

芯片信息
芯片	Sony DepthSense IMX556PLR CMOS
快门	Global
传感器格式	8 mm (Type 1/2″)
解析度	640 x 480 px, 0.3 MP
像源尺寸	10.0 µm (H) x 10.0 µm (V)
帧率	30 FPS @ 0.3 MP (正常模式)* 10 FPS @ 0.3 MP (HDR模式)* 103 FPS @ 0.3 MP (高速模式)* *更多信息请看下面的FPS图表

物理信息
尺寸	60 x 60 x 77.5 mm
重量	398 g
IP等级	IP67 (为了获得IP67保护，Helios2+必须与IP67电缆一起使用)
环境光滤镜	Yes, integrated on-camera
水平/视场	69⁰ x 51⁰ (nominal)
照明	4 x VCSEL laser diodes, Class 1, @ 850nm

标准和认证
标准	GigE Vision v2.0, GenICam 3D
认证	CE, FCC, RoHS, REACH, WEEE, Eye Safety Class 1 IEC/EN 60825-1:2014
工作温度	-20° to 50°C (Case Temperature)
冲击和振动标准	DIN EN 60068-2-27, DIN EN 60068-2-64
工业抗干扰	IEC/EN 61000-6-2
系统支持	Windows and Linux
随附的3D软件, 编程语言	Arena SDK, C++, C, C#, Python

流格式
Range Data (All Unsigned)
Coord3D_ABCY16	4-ch point cloud XYZ + Intensity, 16 bits per channel, unsigned
Coord3D_ABC16	3-ch point cloud XYZ, 16 bits per channel, unsigned
Coord3D_C16	Depth map Z plane, 16 bits, unsigned
Coord3D_C16Y8	Depth Map Z plane, 16 bits + Intensity, 8 bits, unsigned
Coord3D_CY16	Depth Map Z plane + Intensity, 16 bits for each channel, unsigned
Intensity Image
Mono8	8 bit per pixel monochrome raw image
Mono12Packed	12 bit per pixel monochrome raw image
Mono12p	12 bit per pixel in bit stream, monochrome raw image
Mono16	16 bit per pixel monochrome raw image
Confidence Data
Confidence16	Confidence map, 16 bits

成像特性
曝光选项	HDR: Auto Manual 3 settings: 62.5 μs, 250 μs, or 1000 μs
增益选项	Manual, 2 settings: High or Low
触发	Software trigger, hardware trigger, PTP (IEEE 1588)
档案格式	Binary .PLY file (via Arena SDK)

相机功能
User Sets	1 default and 2 custom user set
总范围	0.3 m to 8.33 m
工作距离	6 Modes: (1) 1250 mm, (2) 3000 mm, (3) 4000 mm, (4) 5000 mm, (5) 6000 mm, (6) 8333 mm High Speed ToF, 3 Modes: (1) 625 mm, (2) 1250 mm, (3) 2500 mm
精度	查看效果结果标签
时间噪声	查看效果结果标签
多通道模式	5个通道，允许用户操作多达5台Helios2相机，不发生串扰(可交叉兼容HTW003S-001, HTP003S-001, HLT003S-001)。
“飞行像素”过滤器	是
可用内在参数

正常模式–最大帧率
模式	頻率	帧率
1250 mm	120 MHz	30 FPS
3000 mm	50 MHz	30 FPS
4000 mm	37 MHz	30 FPS
5000 mm	120 + 90 MHz	30 FPS
6000 mm	25 MHz	30 FPS
8300 mm	90 + 72 MHz	30 FPS

高速模式–最大帧率
模式	頻率	帧率 (Pixel Format: Coord3D_ABCY16)	帧率 (Pixel Format: Coord3D_ABC16)	帧率 (Pixel Format: Coord3D_CY16)	帧率 (Pixel Format: Coord3D_C16Y8, Coord3D_C16, Confidence16, Mono8/12p/16)
625 mm	100 MHz	45 FPS	60 FPS	90 FPS	103 FPS
1250 mm	50 MHz	45 FPS	60 FPS	90 FPS	103 FPS
2500 mm	25 MHz	45 FPS	60 FPS	90 FPS	103 FPS

HDR模式 – 最大帧率
HDR模式	说明	深度帧的数量	帧率
普通HDR	Exposure fusion of: • 1 x 62.5 µs • 1 x 250 µs • 1 x 1000 µs (x2 in multi-frequency modes)	3 (x2 in multi-frequency modes)	10
低噪音HDR (4×1000µs)	该设置结合了以下内容: • 1 x 62.5 µs • 1 x 250 µs • 4 x 1000 µs (x2 in multi-frequency modes)	6 (x2 in multi-frequency modes)	5
低噪音HDR (8×1000µs)	该设置结合了以下内容: • 1 x 62.5 µs • 1 x 250 µs • 8 x 1000 µs (x2 in multi-frequency modes)	10 (x2 in multi-frequency modes)	3
低噪音HDR (16×1000µs)	该设置结合了以下内容: • 1 x 62.5 µs • 1 x 250 µs • 16 x 1000 µs (x2 in multi-frequency modes)	18 (x2 in multi-frequency modes)	1.67
低噪音HDR (32×1000µs)	该设置结合了以下内容: • 1 x 62.5 µs • 1 x 250 µs • 32 x 1000 µs (x2 in multi-frequency modes)	34 (x2 in multi-frequency modes)	0.88
