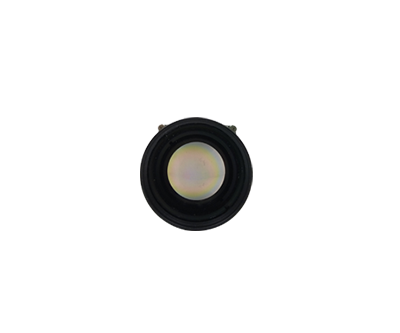

ULIRVISION TC790G 非制冷热像机芯
超小型设计，组件尺寸仅28mm×28mm，重量仅35g 超低功耗设计，两级电源节能管控，机芯整体功耗小于0.78w 无挡片NUC技术，实时均衡调整图像，画质细腻、流畅 智能图像增强(IVE)及智能调光算法 隔离型框架金属散热设计，确保宽动态环温范围下组件热特性稳定
| 型号 | TC490 | TC790G | |
| 探测器性能 | 材料 | 非晶硅 | |
| 像素 | 384×288 | 640×480 | |
| 像元间距 | 17μm | ||
| 波长范围 | 8～14μm | ||
| 热灵敏度 | ≤70mK | ≤70mK | |
| 镜头 | 可选镜头 | 9mm/13mm/19mm/25mm/35mm无热镜头 | |
| 成像性能 | 非均匀性校正 | 专有无挡片技术 | |
| 图像增强 | IVE图像增强算法 | ||
| 帧频 | 50Hz | ||
| 放大倍数 | 2X, 4X | ||
| 极性 | 黑热/白热 | ||
| 启动时间 | ≤3s | ||
| 增益 | 自动/手动 | ||
| 光标 | 可开关 | ||
| 接口 | 电气接口 | 40pin | |
| 控制 | RS232 | ||
| 模拟视频输出 | PAL | ||
| 数字视频输出 | Cameralink、LVCMOS、 8-Bit BT656 | ||
| 按键 | 5按键 | ||
| 电源系统 | 工作电压 | DC: +3V～+5.5V(3.7V标准) | |
| 功耗 | 0.78W | 1W | |
| 反接保护 | 有 | ||
| 过欠压保护 | 有 | ||
| 环境参数 | 工作温度 | -40℃～+60℃ | |
| 存储温度 | -50℃～+70℃ | ||
| 湿度 | 5%～95%(非冷凝) | ||
| 冲击 | GJB150-16 2.3.1, 100g;6msec | GJB150-18 测试7, 100g;6msec | |
| 振动 | GJB150-162.3.1, 4.3g ms 3轴, 8h | ||
| 物理特性 | 尺寸 | 28mm×28mm×21mm（焦平面至尾端） | |
| 重量 | ≤35g(不含镜头) | ||
| 安装接口 | M2×0.4 | ||
| 标准配置 | 热像机芯，集成线，CD操作说明书，合格证，保修卡 | ||
| 网站数据仅供参考，如有变更以实际参数为准，恕不另行通知。 | |||
应用范围：小型热成像仪二次开发(头盔、望远镜、瞄具等)，UAV光电吊舱，袖珍型红外导引头
