NEWPORT 优铂特 MFA-PPD MFA 微型钢电动线性位移台
电动线性位移台，微型，25mm行程，步进电机，M2和M3
MFA-PPD紧凑型全钢结构线性位移台提供了25 mm的精密运动，具有0.1 µm 最小位移增量和极好的稳定性和刚度。MFA-PPD步进电机提供了 更经济的解决方案 用于要求较低的应用。特征包括:全钢结构，具有高刚度/重量比和优异的热稳定性；一种用于超平滑运动的双列线性球轴承设计；和4个大间距安装孔，用于基座安装和XY/XYZ配置。这一位移台的典型应用是光纤对准、激光二极管研究、生物医学应用和检测系统。对于位移台与控制器的兼容性，请单击此处: Stage Compatibility Matrix
双排线性滚珠轴承滑轨
Newport专有的双列直线球轴承设计具有直接加工到平台结构框架中的轴承方式，可实现非常顺畅的行程，更长的耐用性和更长的使用寿命。 与使用商用轴承的其他解决方案相比，MFA线性位移台具有更高的负载能力和刚度，并且俯仰和偏航误差也较小。
经济型微米步进电机
微米步进电机工作原理
对于要求不高的应用，步进电机可能是比直流电机更经济的解决方案。 步进电动机使用磁吸和排斥的基本原理进行操作，将数字脉冲转换为机械轴的旋转。 为了提高运动的分辨率和平滑度，MFA-PPD具有微米步进功能，这是一种将运动的完整步长以电子方式划分为大量局部步长的方法。
全钢结构
全钢机身允许使用更为紧凑的设计，使之具有出色的刚度重量比、更高的热稳定性和载重能力。
运行端点限位开关
平移台两端具有运行端点限位开关，以防止平移台因超程而受损。
参数
-
行程范围25 mm
-
最大速度1 mm/s
-
最小位移增量100 nm
-
中心负载能力50 N
-
轴向负载 (+Cx)10 N
-
逆轴向负载能力 (-Cx)-10 N
-
精度，典型值±0.9 µm
-
精度，保证值±3.0 µm
-
单向重复精度，典型值±0.12 µm
-
单向重复精度，保证值±0.25 µm
-
双向重复精度，典型值±0.2 µm
-
双向重复精度，保证值±0.75 µm
-
俯仰，典型值±25 µrad
-
俯仰，保证值±100 µrad
-
俯仰顺应性80 µrad/Nm
-
偏摆，典型值±30 µrad
-
偏摆，保证值±50 µrad
-
偏摆顺应性80 µrad/Nm
-
滚转顺应性60 µrad/Nm
-
材料Steel
-
轴承Double-Row Ball Bearings
-
驱动方式Stepper Motor
-
反馈None
-
原点重复精度±2.5 µm
-
电缆长度3 m
-
连接器类型DB25 Male
-
真空兼容性No
-

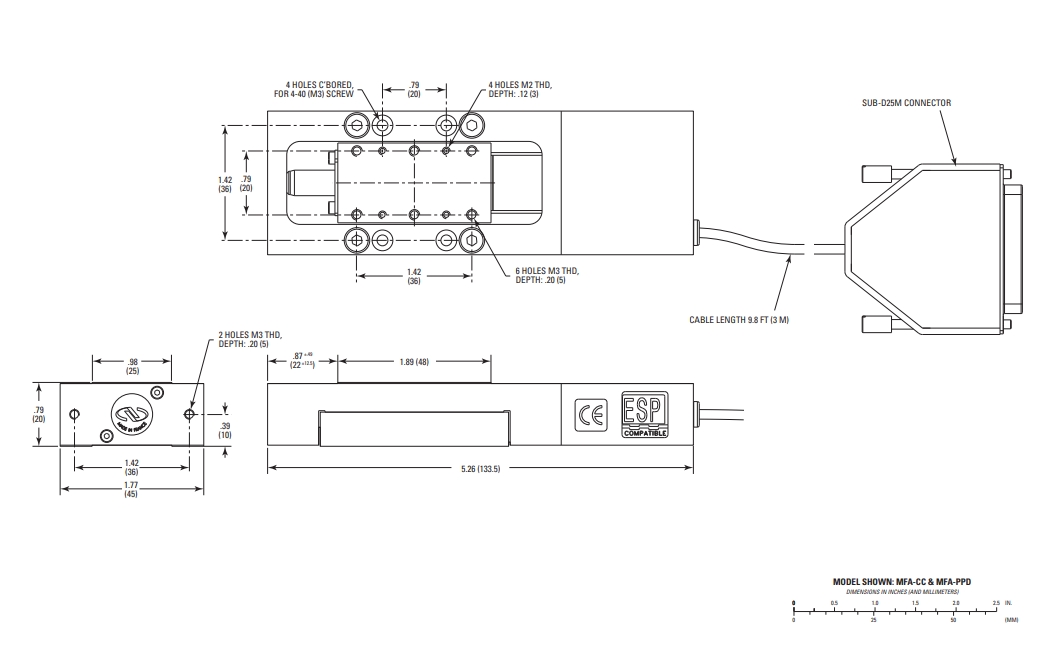

螺纹类型M2 and M3
-
重量0.62 kg
-
MTBF10,000 h (25% load, 30% Duty cycle)
-
最大耗电量10 W
-
顺应性RoHS 3, CE
